Установки LPCVD

для высокой эффективности процессов

Конструкция установок SVCS для осаждения из газовой фазы при пониженном давлении (LPCVD) сочетает возможность проведения различных процессов с обеспечением высокой производительности для серийного производства (SVсFUR-FP) и высокую гибкость компактных моделей для использования в исследовательских работах и опытном производстве (SVсFUR-RD). Результатом является безопасная, простая в обслуживании и надежная горизонтальная LPCVD платформа.

Конструкция установок SVCS обеспечивает высокую эффективность, малое занимаемое пространство и низкую эксплуатационную стоимость при высокой гибкости технологических процессов.

подробнее

Процессы LPCVD

Нитрид кремния
Низкотемпературный оксид (LTO)
Высокотемпературный оксид (HTO)
Оксид из TEOS
Поликремний, с плоским или наклонным температурным профилем
Легированный поликремний
Оксинитрид

Особенности и преимущества

Современная модульная специализированная система управления собственного производства
Использование высококачественных компонентов обеспечивает длительную и бесперебойную работу технологического оборудования
До четырех горизонтальных кварцевых реакторов для различных процессов
Различные методы контроля уровня вакуума, с нагревом или без нагрева:
- Дисковый вентиль (TBV)
- Балластный азот
- Частотное управление вакуумным насосом
Интеграция вакуумной откачной системы в сотрудничестве с ведущими производителями вакуумных насосов
Продвинутая система водяного охлаждения для минимизации теплового воздействия между соседними реакторами
Фланцы с водяным охлаждением собственной разработки
Полностью автоматическая бесконтактная система загрузки консольного типа
Удобная в обслуживании конструкция

Техническая информация

Размер пластин	150 мм, 200 мм или другие по запросу
Размер партии	FP: 100+ RD: 25 (стандартно)
Система нагрева	3 или 5 зон
Рабочая зона	FP: до 1067 мм (42″) RD: от 300 мм (12″) Равномерность нагрева: ± 0.5°C по зоне
Рабочая температура	от 200°C до 1200°C
Потребляемая мощность	80 кВт – 150 кВт в зависимости от конфигурации
Источник питания	150 мм: 3 фазы, 400 или 480 VAC, 140 A, 50 или 60 Гц 200 мм: 3 фазы, 400 или 480VAC, 160A, 60 Гц (система адаптирована к сети питания заказчика)
Сухой сжатый воздух	70 – 110 psig (от 4,8 до 7,6 бар)
Оборотная вода	40 — 60 л/мин
Вытяжная вентиляция	210 м³/ч на канал
Опции	Подъемник лодочек и автоматический переукладчик пластин

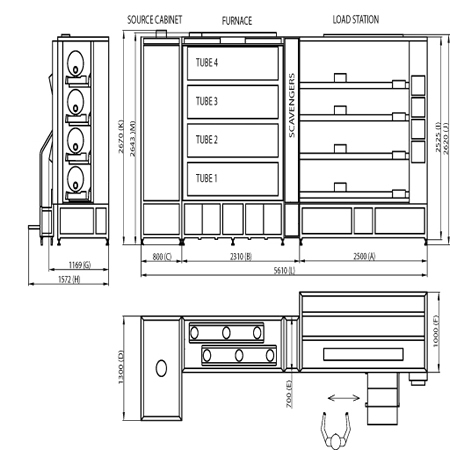

Схема

Загрузить

Установки LPCVD для высокой эффективности процессов (pdf) для печати / для просмотра
